PCS 7 （DCS）分散控制系統
作為全集成自動化體系的過程控制，SIMATIC PCS 7? 采用了TIA 系列甄選的標準硬件和軟件部件。其統一的數據管理、通訊和組態功能，為用于過程工業、制造業以及綜合工業（包括連續/ 批量/分散生產的混合）所有領域的先進、面向未來和經濟的自動化解決方案，提供了一種開放式的平臺。
通過將自動化級鏈接到IT 環境，可以實現過程數據在公司范圍內用于運營、生產流程和業務流程的評價、規劃、協調和優化。
???????? 基于最先進SIMATIC 技術的領先設計以及模塊化和開放式的架構，一致性實施工業標準以及I&C 功能和高性能，SIMATIC PCS 7 過程自動化系統可以實現工廠的各個壽命周期以及各個方面的高性價比實施和經濟運行：包括規劃、工程設計、調試、培訓、操作、維護、維修、擴建以及改進。在過程控制中，SIMATIC PCS 7 系統表現出了高性能和高可靠性、簡單和安全的操作以及簡便最大化等特點。
▲橫向集成

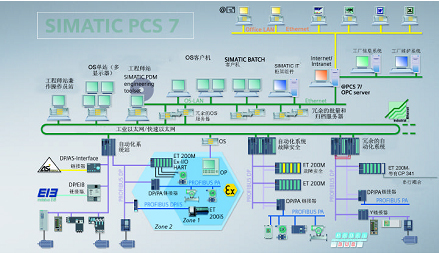

SIMATIC 產品系列的通用和標準硬件/軟件部件可以用于整個生產流程，包括輸入物流、主要和輔助流程，直到輸出物流。SIMATIC PCS 7 的基本部件包括HMI 系統、自動化系統、通訊網絡、分布式I/O 以及工程工具和SIMATIC 模塊化系統，并可通過穩定的標準接口可由系統工程或OEM 設備客戶化，或通過豐富的西門子自動化與驅動集團產品進行擴展。
▲縱向集成
縱向集成的特點是統一而透明的數據通訊，包括ERP 級、MES 級、控制級和現場級。這表征為自動化技術和信息技術的日臻熔融，并在公司范圍內信息網絡的建設過程中設立標準。由此可實現整個生產流程的模塊化和標準化，顯著增加生產的靈活性。
SIMATIC PCS 7 在公司范圍內的縱向集成包括兩個方面：
■在公司范圍內信息網絡中的集成
■現場系統的集成
使用符合國際標準數據交換模式（例如以太網、TCP/IP、OPC 或@aGlance）的接口， SIMATIC PCS 7 過程控制系統可以無縫集成在公司范圍內的信息網絡中。由此可以隨時隨地利用過程數據，例如：
ERP （企業資源規劃）
MIS （管理信息系統）
MES （制造執行系統）
▲現場系統的集成

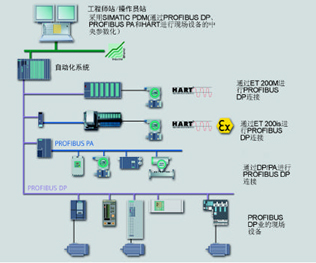

SIMATIC PCS 7 最佳用于基于PROFIBUS技術，將分布式現場系統集成在過程控制系統中。PROFIBUS 是一種簡單、堅固和可靠的現場總線系統，已在全球過程工業、制造工業和綜合工業的所有領域廣泛使用，包括輸入/ 輸出物流以及主要和輔助生產流程。該總線系統支持冗余和故障安全功能以及在線擴展功能，不僅可以用于標準環境下，而且還可以用于危險工況。至于設備，既可以裝備ET 200 分布式I/O 站，也可以裝備先進的智能化現場設備。
通過使用通訊標準，例如PROFIBUS 和HART，不但可以穩定使用SIMATIC PCS7，而且還可以在全集成自動化理念下使用第三方的部件，例如通過CP 341 在ET 200M 中使用Modbus 連接。
▲靈活性和可擴展性 —從小型實驗室系統直到分布式客戶機/ 服務器解決方案

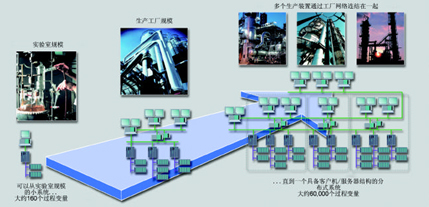

SIMATIC PCS 7 更是具有優秀的可擴展性，從具有約160 個過程對象（PIO 控制回路、閥門控制、電機控制）的小型單一系統，例如實驗室自動化或用于研究機構，直到用于大型生產工廠或生產現場的工廠網絡、具有客戶機/ 服務器架構和約60,000 個過程對象的分布式多用戶系統。
▲在各個層級的冗余性

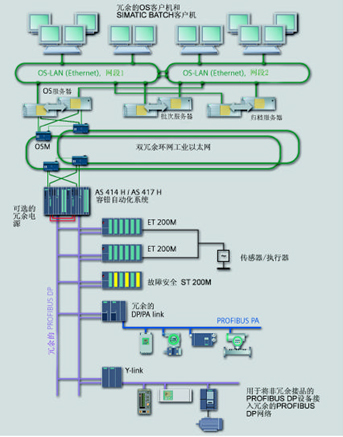

SIMATIC PCS 7 提供有廣泛的冗余概念，涵蓋各個I & C 層級。過程控制系統的客戶機/ 服務器架構允許最多32 OS/SIMATIC 批量客戶機訪問OS/ 批量服務器的數據。使用多屏技術，在一個客戶機上可最多連接4個過程監視器。
自動化系統之間的通訊以及工程系統和操作員站之間的通訊可以通過工業以太網工廠總線來實現，數據傳輸速率為100 Mbit/s。工廠總線可以采用環形配置來實現，也可以采用冗余設計，以增加可用性（每個AS、OS 和ES 都有兩個CP 通訊處理器）。通過這種方式，可以容錯雙重故障，例如環網1 上的OSM故障以及環網2 上的總線電纜中斷。
冗余、容錯AS 414 H 和AS 417 H 自動化系統都可以使用以太網通訊處理器局部連接到工廠總線。
兩根帶有分布式過程I/O 的PROFIBUS DP線可通過內部PROFIBUS DP 接口或借助于其它通訊處理器在連接到一個AS上運行。
ET 200M 分布式I/O 系統可通過專用總線模板上的兩個IM 153-2 模板連接到兩個冗余PROFIBUS DP 線， PROFIBUS PA 上的智能化現場設備可通過冗余DP/PA 鏈接器與兩個IM157 模板鏈接。
使用Y鏈接器，也可以將非冗余PROFIBUSDP 設備連接到冗余PROFIBUS DP 網絡。對于ET 200M 分布式I/O 系統，冗余性可延至模板級，即可選擇輸入/輸出模板的冗余配置用于故障安全和標準應用。
