NETWORK-6000分散控制系統（DCS）是以英思維（Invensys）跨國集團英國歐陸自動化公司（Eurotherm Process Automation）的硬件和系統軟件為平臺，結合南京清控自動化系統工程有限公司的自動化軟件（T3500-V1.0）集合而成。
NETWORK-6000分散控制系統（DCS）由系統網絡（Ethernet）、人機界面MMI（包括操作員站和工程師站）、控制網絡（ELIN或 ALIN）、分散處理單元（DPU）、I/O網絡(Profibus)和I/O模件等部分組成。

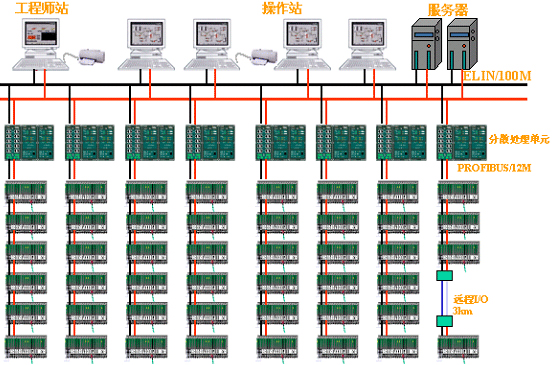

NETWORK-6000系統的網絡結構
系統網絡:
工作站之間的網絡連接，采用冗余Ethernet網，TCP/IP協議，并且提供了完善的軟硬件支持，通訊介質為雙絞線，速率100Mbps。
控制網絡：
控制網絡(ELIN)用于連接分散處理單元、工程師站、操作員站等，完成各站的通訊和數據交換，符合IEEE802.4協議的令牌工業控制網絡，可1:1冗余，通訊速率為100Mbps，基于雙絞線的最大長度是100m，基于光纖的最大長度可達數公里，最大可以支持512個站，支持自動冗余切換、通道自動檢測等功能。
I/O網絡：
I/O網絡為符合標準的Profibus/DP，Profibus-DP是專門為分散控制系統中控制器與在設備級分散I/O之間進行通訊而設計的，既可滿足高速傳輸，又有簡單實用、可靠性強等特點，傳輸速率為12Mbps。
I/O網絡中的設備可以是Eurotherm公司的I/O模件，也可以是符合Profibus/DP協議第三方生產的設備。
SIS通訊接口：
DCS和MIS網絡之間的連接采用特殊的接口裝置和專用協議，確保數據實時、單向傳輸，同時，由于采用專用協議切斷了病毒的傳播途徑，保證了DCS系統網絡的安全，為建立全廠性的MIS系統打下了開放而堅實的基礎。
串行通訊接口：
分散處理單元（DPU）T940X具有兩個Modbus RTU標準串行通訊接口。
NETWORK-6000系統的人機接口

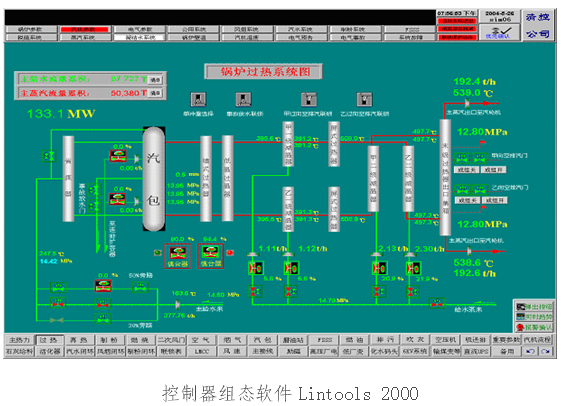

NETWORK-6000系統的人機接口站（操作員站、工程師站）均采用以Windows NT/2000為平臺的工業PC，通過安裝和運行不同其功能的軟件（T3500/RT、T3500/DS）來實現對現場過程參數的顯示、處理和完善控制。NETWORK-6000系統的組態軟件是以美國著名的工控軟件公司Intellution?的FIX為基礎開發的新型的控制系統軟件，使得操作更為方便，性能更為優越。

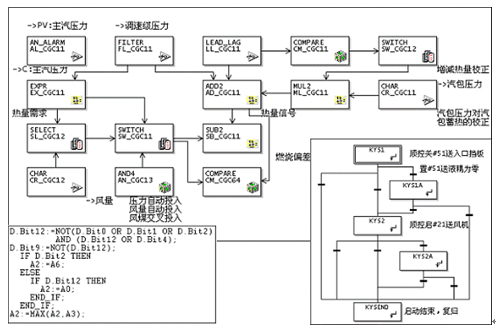

控制器組態軟件Lintools 2000采用IEC-1131-3標準組態方式：功能塊圖(FB)、順序功能塊(SFC)、結構化文本(ST)、梯形圖(LD)，直觀、易學，使用方便，包括：順控、PID調節、判別比較、函數運算、累積計算等各種數學運算，系統可在線組態、在線下載。
分散處理單元（DPU）

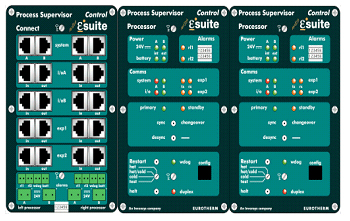

功能強大的分散處理單元——T940X
● 主芯片：Pentium MMX 。
● 主頻： 266MHZ。
● 可選單機或1：1冗余配置，冗余處理器模件為無擾切換。
● 可帶電插拔CPU模件和自動初始化功能。
● 提供ALIN和ELIN控制網絡以及串行控制網絡體系。
● 開放的I/O網絡：Profibus/DP和 MODBUS RTU通訊。
● 支持冗余I/O通訊，通訊速率可達12M。
● 分布式的I/O可節省大量電纜開支。
● 冗余供電模塊
T2550單元控制器
－任選的冗余配置（冗余熱備、單重化、雙CPU獨立應用）
－支持高速網絡－ELIN（100Mbps），對等通訊
－支持一體化分散數據庫
－數據采集數據庫自動創建
－同時支持連續控制及邏輯/順序控制
－ 模件的在線更換（熱插拔）
－10ms的高速掃描

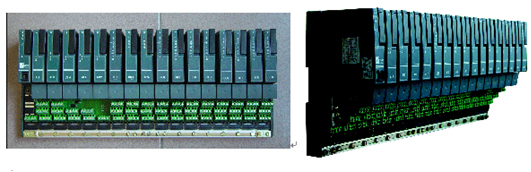

I/O 模 件
● I／O模件均為密封的模塊化結構。
● I／O模件采用表面貼裝先進技術，防塵、防潮濕、防鹽霧、防電磁干擾。
● 性能穩定，抗干擾能力強。
● 單塊模擬量I/O模件的點數不超過4點，數字量模塊不超過8點。
● 獨立的模件和通道狀態指示，故障診斷可到通道級。
● 所有模件均可帶電插拔。
● 可向兩線制變送器提供24VDC電源。
